Instalación fotovoltaica nueva, todo funciona… y de pronto el diferencial salta. A veces al amanecer, a veces sin patrón aparente. Antes de culpar al inversor (o de cometer la imprudencia de puentear el diferencial), conviene entender qué son las corrientes de fuga y cómo se diagnostican.

Las fugas «normales» de un inversor

Todo inversor fotovoltaico genera corrientes de fuga inherentes a su funcionamiento. No es un defecto: los equipos de electrónica de potencia incorporan filtros EMC, convertidores de alta frecuencia y etapas de conmutación que derivan pequeñas corrientes a tierra. A eso se suma la capacidad parásita del campo fotovoltaico respecto a tierra, que aumenta con la humedad (por eso muchos disparos ocurren al amanecer o con rocío).

El problema aparece cuando la suma de fugas (inversor + instalación) se acerca a la sensibilidad del diferencial — típicamente 30 mA — o cuando el diferencial instalado no es del tipo adecuado para corrientes con componentes de alta frecuencia.

El diagnóstico correcto: medir, no adivinar

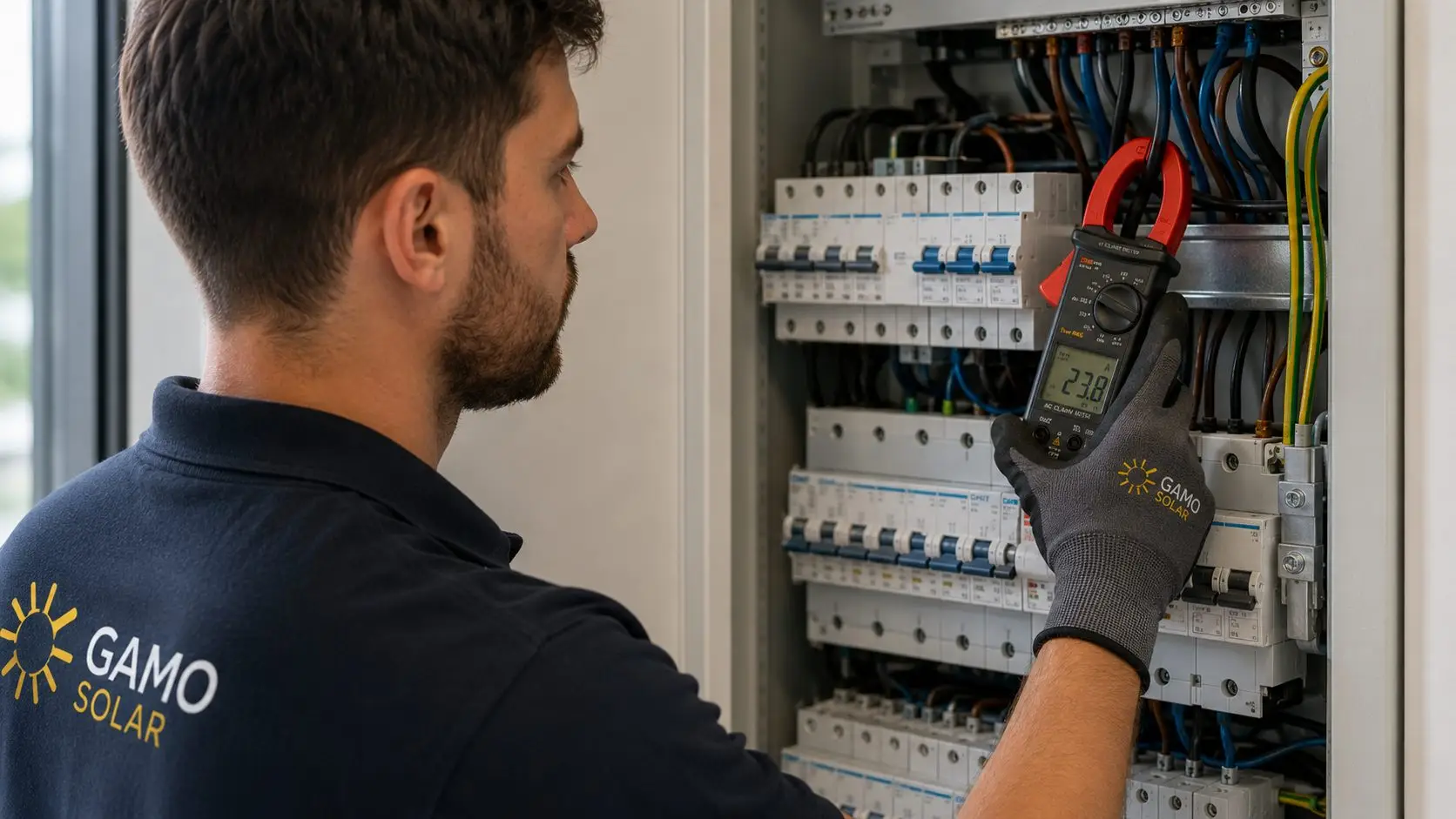

Para saber si el origen es el inversor, la instalación o ambos, hacen falta medidas objetivas con una pinza amperimétrica de fugas (mA):

1. Fuga total de la instalación con el inversor completamente apagado.
2. Fuga total con el inversor encendido y generando.
3. Si es posible, fuga medida específicamente en la salida AC del inversor.
4. Placa de características del diferencial que dispara: tipo (AC, A, F o B), sensibilidad y calibre.
5. Patrón del disparo: ¿aleatorio o coincide con eventos (inicio de generación, cambios bruscos de potencia, carga/descarga de la batería)?

La comparación entre las medidas con el inversor energizado y desenergizado cuantifica la contribución real del equipo a la corriente residual total. Con esos números, la solución deja de ser una lotería.

Soluciones habituales

• Diferencial del tipo adecuado: para inversores, un tipo A o F superinmunizado (alta inmunidad a transitorios y alta frecuencia) evita disparos por fugas funcionales; el tipo AC básico es el que más falsos disparos da.
• Circuito dedicado para el inversor, con su propio diferencial, en lugar de compartir uno con media vivienda.
• Revisar aislamiento y puesta a tierra: una fuga real (cable dañado, conexión húmeda) hay que encontrarla, no taparla.
• Los inversores que instalamos incorporan vigilancia interna de corriente residual (RCMU): colaboran en la protección, no la sustituyen.

Preguntas rápidas

¿Es peligroso? Las fugas funcionales de mA no lo son; un diferencial que salta a menudo, en cambio, es un aviso que hay que diagnosticar — nunca ignorar.

¿Puedo quitar o puentear el diferencial? NO. Jamás. Es la protección de las personas. Se sustituye por el tipo adecuado, no se elimina.
